· 提高效率和规模，而不增加 IT 支出

· 灵活性和高效性，在不影响业务运营的前提下更好地管理 SLA，并实现高效配置和操作

挑战

• 空间需求爆发式增长，多套存储系统管理复杂

• 存储空间已无法满足日益增长的数据需求

• 单卷及单 LUN 的大小、快照技术等存储特性

• 如何将原有设备统一管理起来

• 存储虚拟化、未来容灾需求

解决方案

集群模式 Data ONTAP 操作系统，结合包括 FAS2240 存储系统以及 Cisco UnifiedComputing System™ (Cisco UCS®) B 系列刀片式服务器、和 Cisco UCS 6248 XP 互联交换矩阵在内的 FlexPod 解决方案

业务优势

• 无中断运营，避免学校应用程序停机，并随业务发展相应改变

• 从小规模入手，逐渐扩展，无缝扩展且经济高效

上海大学是一所综合性大学，国家 “211 工程” 重点建设高校之一，是上海市重要的人才培养基地。上海大学计算机校园网作为中国教育科研网（CERNET）的联网单位，接入位于上海交通大学的 CERNET 华东地区中心节点。上海大学校园网目前已通过光缆连通了上海大学三个校区，均具有冗余链路，已经实现校区间万兆、出口千兆、校内汇聚千兆和百兆到桌面的格局。

上海大学自 1996 年校园网建设至今，网络基础设施建设已基本完善。当前所有教学及宿舍楼宇已经接入校园网，主要公共室内室外区域均具备无线接入功能，相继建设了 “一卡通”、“门禁” 等专网，IDC 和托管机房等均已建成使用，校内已经实现一卡通消费、借还书和宿舍门禁进出等功能，各种网络应用申请已经具有统一身份认证和在线实时自助开通功能。IP 地址申请数近 20,000 个，E-mail 用户 14,000 余人。师生员工均可通过 VPN 和代理等方式从校外访问校内资源。

挑战

上海大学在 5 年前已经借助于 NetAppV3100 系列虚拟化存储及 MetroCluster 软件，构架了统一的存储系统平台，实现了统一 SAN+NAS 应用部署，统一化的存储管理，并为一卡通、邮件服务器、SAP 等核心业务提供高性能和高安全数据保护。

但是面对目前学校规模的日益壮大，信息化建设的深入发展，所需的应用数量及存储空间极速增长，上海大学亟需一个能够简单无缝扩展的 IT 基础架构，以实现存储的高性能扩展；一个灵活且富有弹性的 IT 基础构架，配合网络资源、服务器虚拟化实现整体 IT构架的虚拟化，以提高存储效率；一个永不停机的 IT 存储架构，坚实可靠地提供持续可用性；一个可以轻松管理的集中式自动化IT 基础架构，即使在快速发展期间，能简化应用部署的时间，尽可能地将更多时间投入到达成业务的工作上。

解决方案

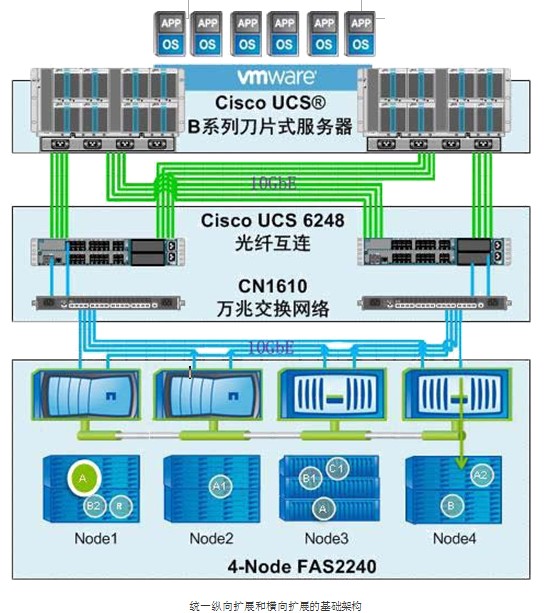

NetApp 集群模式 Data ONTAP 优化了上海大学的 100% 虚拟化环境中的高可用性、集中化管理、无中断运行以及纵向扩展和横向扩展功能。同时，上海大学的 FlexPod 解决方案部署在主数据中心，包括 4 节点的 NetApp®FAS2240 存储系统以及 Cisco UnifiedComputing System™ (Cisco UCS®) B 系列刀片式服务器、和 Cisco UCS 6248 XP

互联交换矩阵，提供 2x48 个万兆高性能统一交换阵列和配置管理平台。

统一化的 SAN+NAS 存储架构

NetApp 的多协议统一架构通过一个高度可扩展的解决方案满足所有存储要求，从而降低成本和复杂性。NetApp 的统一存储能够在所有的平台上同时交付光纤通道、iSCSI 和 NAS。同时，NetApp 是唯一一家为 FCoE 提供原生支持的厂商，因此为光纤通道 SAN 用户向统一结构迁移提供了一条简易的革命之路。

内置的重复数据删除、精简配置和快速克提供了完全在线的扩展能力，不管扩展存隆技术等进一步提高效率并节省磁盘空间。储节点、增加磁盘还是扩展已有节点的配通过这些技术，几分钟内即可部署成千上置（如增加前端通道卡、后端通道卡、大万台虚拟机。选择万兆以太网或以太网光缓存卡）等，均可以在线进行；

纤通道（FCoE）优化性能，并借助集成的 Snapshot™ 技术创建节省空间的备份，并实现快速灾难恢复，从而提高可用性。

提供了 Volume 在线迁移功能，通过该功能用户可以实现：系统的按需扩容、系统的在线负载均衡、数据的层次化存储、系统硬件的在线更换升级；

借助于集群模式 NetApp Data ONTAP 8.1，可以通过在存储系统之间移动数据来执行维护或其他活动，同时又不会对用户产生影响。此外，还可以根据需要无缝添加NetApp 系统，而不必提前购置大型设备，提供了数据访问逻辑接口（LIF）的在线自动、手动迁移功能。

简化管理

集群模式 Data ONTAP 与 FlexPod 相结合简化管理集群模式 Data ONTAP 与 FlexPod 相结合和 VMware 技术要素的内置集中式管理。

VMware vCenter 提供一个中心框架，用于将 FlexPod 资源做为虚拟数据中心资源池进程管理。NetApp 虚拟存储控制台和

Cisco Untied Computing System 均与 VMware vCenter 集成，从而实现跨服务器、网络层、存储层统筹安排妥善管理。NetApp 存储集成包括 VMware vCenter 插件，并支持 VMware vStorage API。通过这种紧密集成，虚拟化基础构架管理员可以使用 VMware vCenter 直接执行存储和数据管理操作，而无需存储管理员的协助，的一个关键优势，就是针对 NetApp、思科从而大大提高工作效率。

“NetApp 集群模式 Data ONTAP存储系统将我们VMware虚拟化环境中的高可用性、集中化管理、无中断运行以及纵向扩展和横向扩展功能提升到了更高的水平，我们还可以根据学校不同部门对于存储空间和性能需求，软件快速定义出一个存储虚机，然后交付应用部门使用。当现有存储性能无法满足需要时，可以无缝添加新存储节点至现有集群中，并通过在存储系统之间移动数据来执行维护或其他活动，而不会对应用的访问产生影响。”

——上海大学信息中心技术负责人倪卫民

技术亮点

上海大学通过部署集群模式 Data ONTAP，将计算、网络和存储整合到一个系统中，实现灵活弹性的统一纵向扩展和横向扩展，满足了上海大学 IT 系统对高效灵活、高可用性、集中化管理、无中断运行及容灾的需求。
